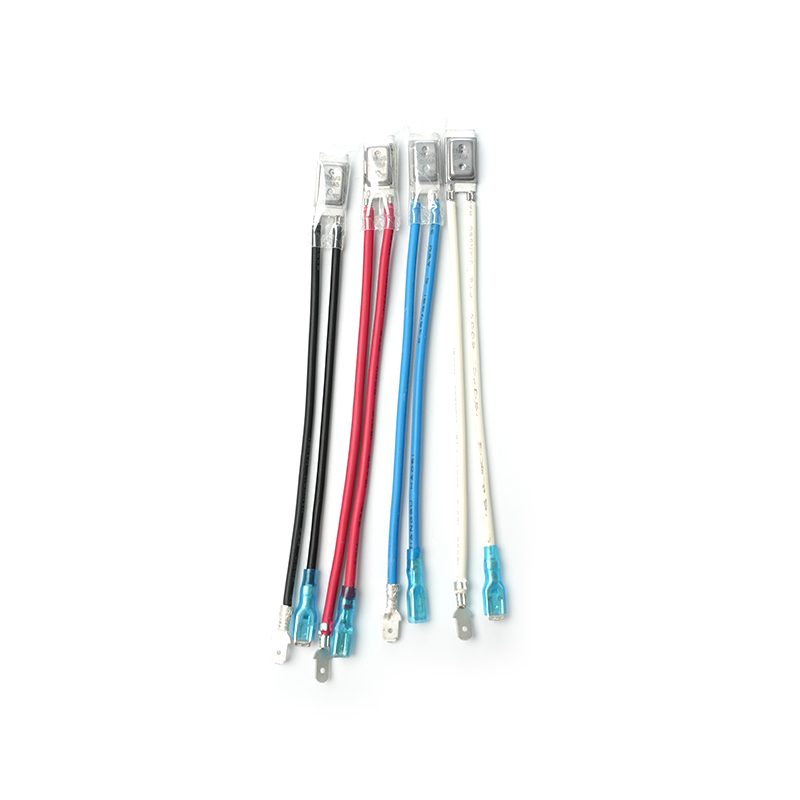

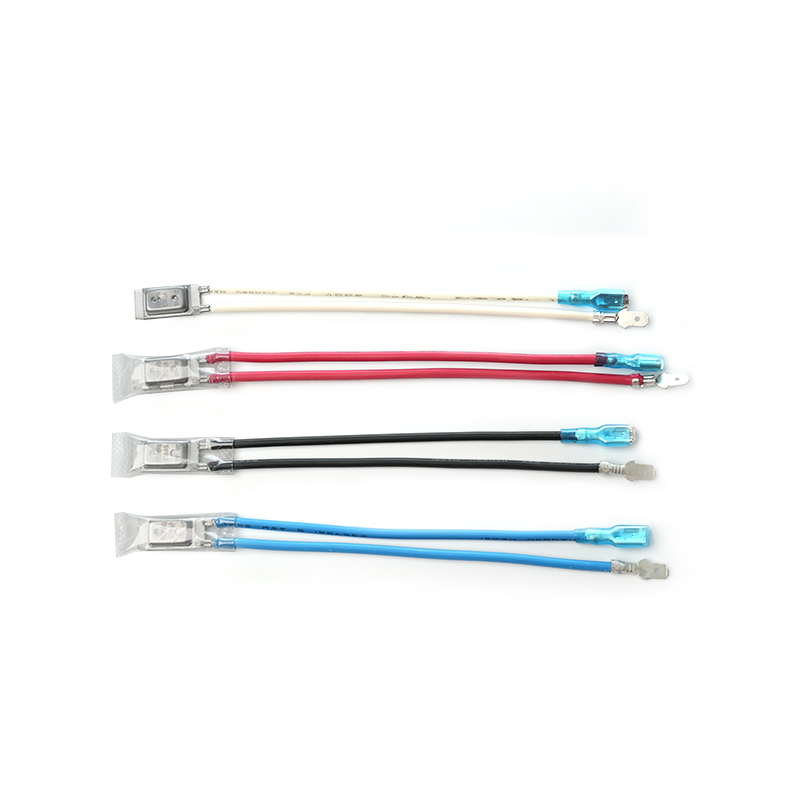

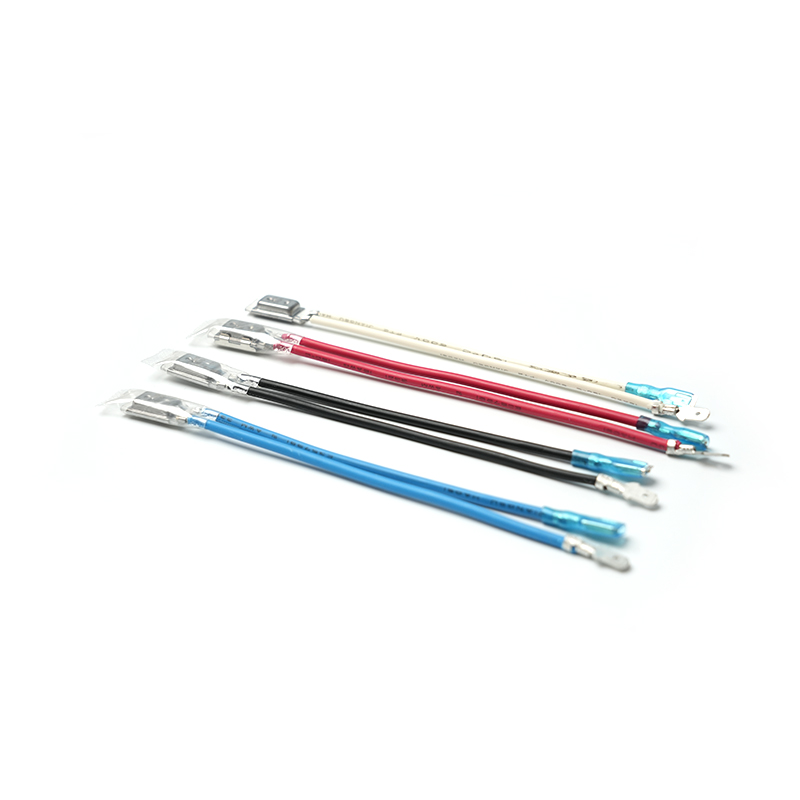

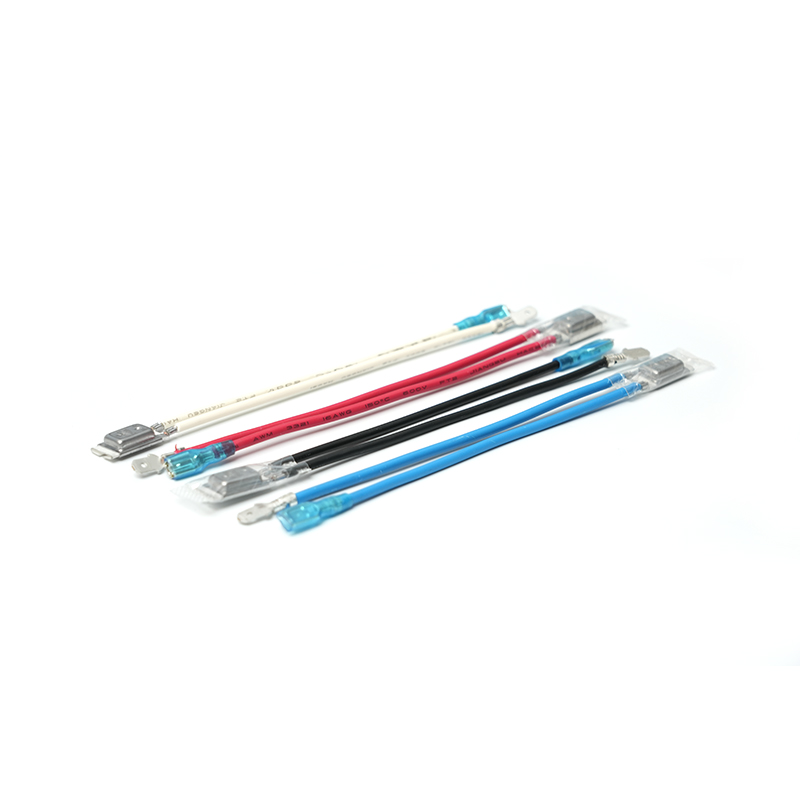

17am + PTC Type Tymal Protector

คุณสมบัติและประโยชน์ที่สำคัญ

การป้องกันที่เพิ่มขึ้น: การรวมกันของการตรวจจับ bimetallic และการให้ความร้อน PTC ช่วยให้มั่นใจได้ว่าการป้องกันที่เชื่อถือได้ทั้งความร้อนและไฟฟ้ามากเกินไป

การออกแบบขนาดกะทัดรัด: ขนาดเล็กและการออกแบบที่มีน้ำหนักเบาทำให้ง่ายต่อการรวมเข้ากับแอพพลิเคชั่นต่างๆ

การทำงานที่เชื่อถือได้: กลไกการกระทำ SNAP ให้การสะดุดที่แม่นยำและสอดคล้องกัน

การใช้งานที่หลากหลาย: เหมาะสำหรับเครื่องใช้ไฟฟ้าที่หลากหลายรวมถึงหม้อแปลงไฟฟ้าแบตเตอรี่โคมไฟเครื่องทำความสะอาดปั๊มน้ำเครื่องมือไฟฟ้าแผ่นทำความร้อนและเครื่องใช้ในครัวเรือน

การจัดอันดับแรงดันไฟฟ้า:

AC 125V/16A

AC 230V/8A

DC 16V/20A

ช่วงอุณหภูมิสะดุด: 50 ° C ถึง 180 ° C

ความทนทานต่ออุณหภูมิ: ± 5 ° C หรือ± 8 ° C

หลักการทำงาน

การตรวจจับความร้อน:

แผ่นดิสก์ bimetallic ภายในตัวป้องกันจะสัมผัสได้ทั้งความร้อนและกระแสไฟฟ้า

เมื่ออุณหภูมิหรือกระแสเกินเกณฑ์ที่กำหนดไว้ล่วงหน้าแผ่นดิสก์จะเปิดออกโดยขัดจังหวะแหล่งจ่ายไฟ

การเปิดใช้งานองค์ประกอบความร้อน PTC:

การกระทำของการทำลายวงจรทำให้เกิดองค์ประกอบความร้อน PTC

องค์ประกอบนี้สร้างความร้อนรักษาตัวป้องกันในสถานะที่สะดุดแม้หลังจากเหตุการณ์ความร้อนสูงเกินไปเริ่มลดลง

รีเซ็ตด้วยตนเอง:

ตัวป้องกันยังคงอยู่ในสถานะที่สะดุดจนกว่าแหล่งจ่ายไฟจะถูกขัดจังหวะด้วยตนเองและอุปกรณ์จะเย็นลง

เมื่ออุณหภูมิกลับสู่ปกติแผ่นดิสก์ bimetallic จะรีเซ็ตทำให้แหล่งจ่ายไฟกลับมาทำงานต่อ
